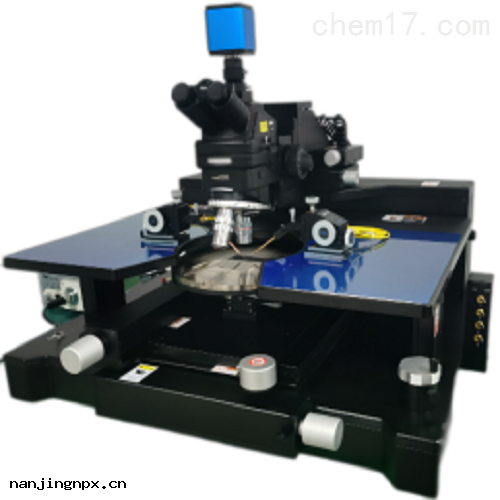

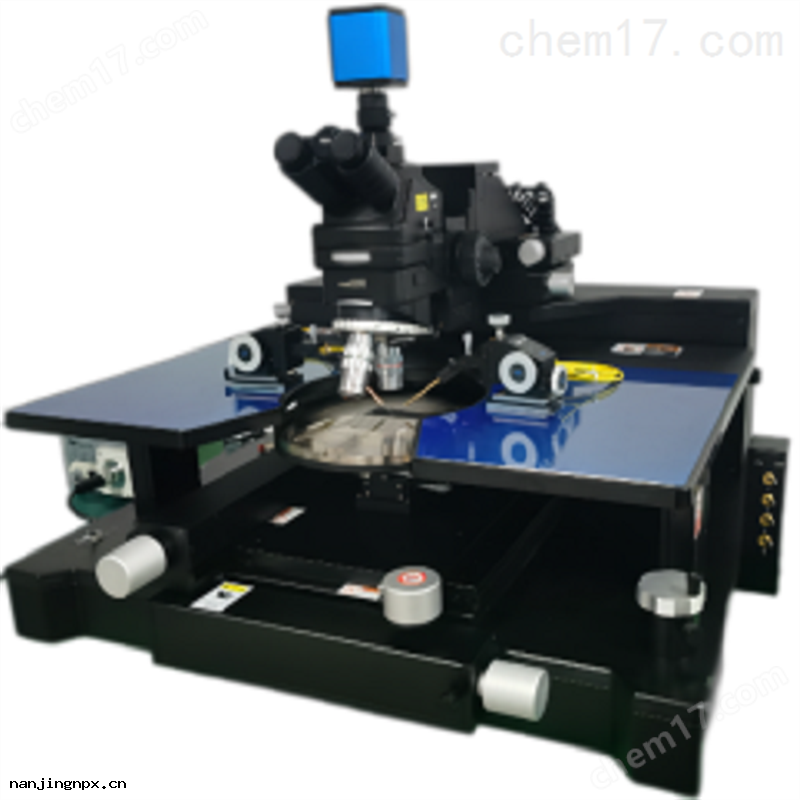

QRUI-3 系列探針台產品簡介 ：
是一款高配置綜合型手動測試探針台 , 該系列探針台設備配置豐富 ，基本可以滿足一般實驗室的全部測試要求 。其樣品台可以360度快速移動 ，便於快速定位樣品位置 ，提高測試效率 。並且具備載物台氣浮快速移動三擋控制 ，快速實現器件定位 ；另platen抬桿功能 ，不失焦的情況下可以使樣品和探針做到快速分離 。這樣就使的此設備在使用探針卡測試的時候非常方便 。 此設備一般適用於大型實驗室或者半導體工廠 。
產品優勢 ：
顯微鏡具備高剛性龍門支架且搭配氣動升降 ，保證高質量光學成像質量 。
Platen二階抬桿 ，便於樣品和探針快速分離 ，也可以用於探針卡的扎針 。
可升級性強 ，最高可升級 220G 高頻 ，也可以集成光電流掃描成像或拉曼-瞬態螢光壽命成像系統等
載物台氣浮快速移動 ，可快速定位測試樣品 ，三擋控制 ，X ,Y ，XY方向 ，可實現單方向移動
QRUI-3 系列探針台詳細參數 ：
技術參數 | 產品型號 | QRUI-3-150 | QRUI-3-200 | QRUI-3-300 |
探針台 本體 | 電壓電流（可定制） | 500V/1A(標准) | 500V/1A(標准) | 500V/1A(標准) |
材料 | 航空鋁 | |||
卡盤大小 | 6" ,360 度轉動 , 可微調 | 8" ，360 度轉動 ， 可微調 | 12" ,360 度轉動 ，可微調 | |
卡盤行程和精度 | 6"*6" ，精度 1um ， | 8"*8" ，精度 1um ， | 12"*12 ，精度 1um | |
卡盤氣浮移動範圍 | 氣浮快速移動 ，三擋控制 ，X方向 ,Y方向 ，XY方向同時 ，便於快速定位 ，提高測試效率 | |||
卡盤升降功能 | Chuck可Z軸升降10mm ，精度為1um | |||
卡盤吸附方式 | 真空吸附 , 可選擇環形吸附或者多孔吸附 (適用於薄片或者射頻器件) | |||
背電極測試功能 | 具備 樣品台電學獨立懸空 ， 帶 4mm 香蕉頭插口 | |||
針座平 台 | 材質 | U 型平台 ，鍍鎳 ，與探針座之間具備更強吸附力 | ||
大小 | 最多可放置6個探針座 | 最多可放置8個探針座 | 最多可放置12個探針座 | |
升降平台 | 二階抬桿一次性6mm ，接觸 ，分離 ；微調行程為50mm ，分辨率為1um | |||
顯示系 統 | 顯微鏡成像系統 | 體式顯微鏡/視頻顯微鏡/金相顯微鏡+CCD 成像系統 | ||
倍率範圍 | 15X~100X/60X~420X/20X~4000X | |||
顯微鏡行程 | 具備高剛性龍門架結構 ，氣浮升降 XYZ 行程分別為 2 英吋*2 英吋*2 英吋 ， 精度 1um | |||
CCD 成像系統 | 200 萬/500 萬像素 ， 幀率 60fps ，帶拍照 、 錄像 、 測量功能 | |||
探針座 | 種類 | DMP-200/100/80/75 | ||
X-Y-Z 行程 | 12mm-12mm-12mm | |||
機械精度 | 0.5um/0.7um/2um/3um | |||
夾具 | 漏電精度 | 10pA/100fA/20fA | ||
接口形式 | 香蕉頭/鰐魚夾/coax/triax接口/SMA/裸線等 | |||
其它 | 選件 | 屏蔽箱/防震桌/射頻/同軸/三軸加熱卡盤/探針卡/光電流顯微鏡/大功率 | ||
電力需求 | 220V/50HZ | |||
詳細配置方案可討論後給出
