光學薄膜測厚儀

薄膜表面或界面的反射光會與從基底的反射光相干涉 ，干涉的發生與膜厚及折光系數等有關 ，因此可通過計算得到薄膜的厚度 。光干涉法是一種無損 、且快速的光學薄膜厚度測量技術 ，我們的薄膜測量系統採用光干涉原

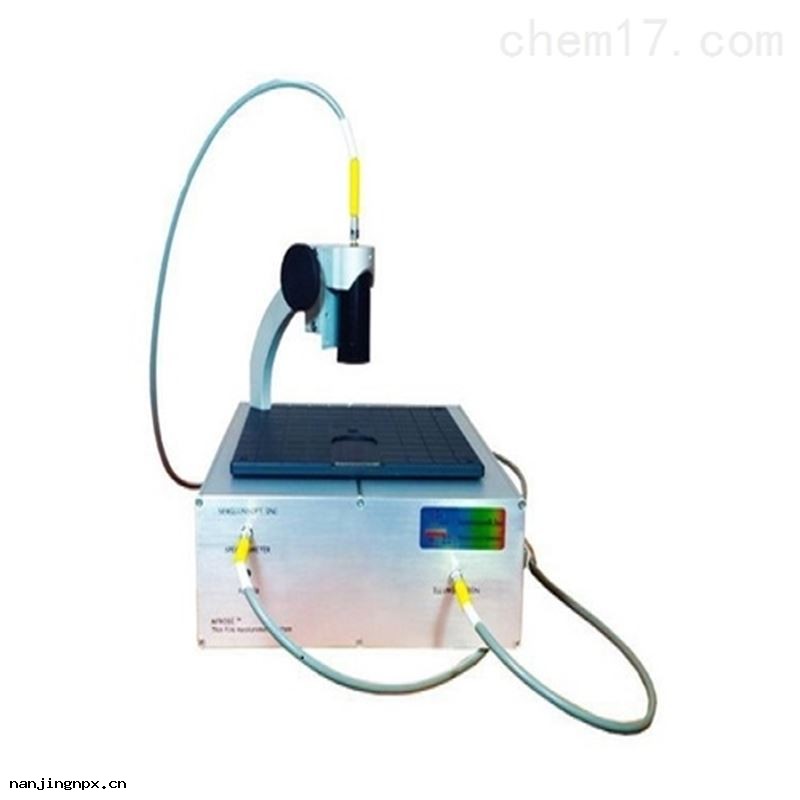

光反射薄膜測厚儀
原產國
：美國
薄膜表面或界面的反射光會與從基底的反射光相干涉 ，干涉的發生與膜厚及折光系數等有關 ，因此可通過計算得到薄膜的厚度 。光干涉法是一種無損 、且快速的光學薄膜厚度測量技術 ，我們的薄膜測量系統採用光干涉原理測量薄膜厚度 。
該產品是一款價格適中 、功能強大的膜厚測量儀器 。近幾年 ，每年的銷售量都超過200台 。根據型號不同 ，測量範圍可以從10nm到250um ，它可以同時測量4個膜層中的3個膜層厚度（其中一層為基底材料） 。該產品可應用於在線膜厚測量 ，測氧化物 、SiNx 、感光保護膜和半導體膜 ，也可以用來測量鍍在鋼 、鋁 、銅 、陶瓷和塑料等上的粗糙膜層 。

應用領域
理論上講 ，我們的光干涉膜厚儀可以測量所有透光或半透光薄膜的厚度 。以下為我們熟悉的應用領域(半導體薄膜 ，光學薄膜塗層 ，在線原位測量 ，粗糙或弧度表面測量) ：
- 晶片或玻璃表面的介電絕緣層(SiO2 , Si3N4 , Photo-resist , ITO , ...) ；
- 晶片或玻璃表面超薄金屬層(Ag , Al , Au , Ti , ...) ；
- DLC(Diamond Like Carbon)硬塗層 ；SOI硅片 ；
- MEMs厚層薄膜(100μm up to 250μm) ；
- DVD/CD塗層 ；
- 光學鏡頭塗層 ；
- SOI硅片 ；
- 金屬箔 ；
- 晶片與Mask間氣層 ；
- 減薄的晶片(< 120μm) ；
- 瓶子或注射器等帶弧度的塗層 ；
- 薄膜工業的在線過程控制 ；等等…

軟件功能
豐富的材料庫 ：操作軟件的材料庫帶有大量材料的n和k數據 ，基本上的常用材料都包括在這個材料庫中 。用戶也可以在材料庫中輸入沒有的材料 。
軟件操作簡單 、測速快 ：膜厚測量儀操作非常簡單 ，測量速度快 ：100ms-1s.
軟件針對不同等級用戶設有一般用戶權限和管理者權限 。
軟件帶有構建材料結構的拓展功能 ，可對單/多層薄膜數據進行擬合分析 ，可對薄膜材料進行預先模擬設計 。
軟件帶有可升級的掃描功能 ，進行薄膜二維的測試 ，並將結果以2D或3D的形式顯示 。軟件其他的升級功能還包括在線分析軟件 、遠程控制模塊等 。
