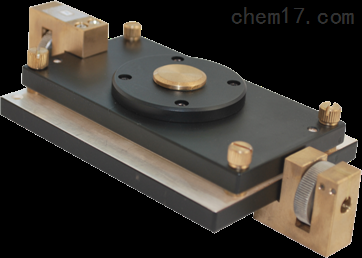

SPDR（分離式介質諧振器）介電測試夾具是一種在電子製造
、通信 、汽車
、航空航天等行業廣泛應用的高精度測試設備
。它通過非接觸式的電磁場感應原理
，測量材料的介電特性
，如介電常數和損耗因子
，為產品設計
、質量控制和故障診斷提供關鍵數據
。以下將詳細介紹SPDR介電測試夾具的操作流程與校准方法
。
操作流程
1.準備工作
-樣品準備
：根據測試需求
，準備合適尺寸的樣品
。確保樣品尺寸大於金屬腔體的內直徑
，並且最大厚度小於夾具上下金屬腔體的間距 。對於薄試樣
，可疊加至最小0.4 mm以提高測量精度
。樣品表面應清洗乾淨
，必要時進行去氧化物處理
。
-設備連接
：將測試電極連接至測試系統的輸出端
，測試系統的輸入端連接至電源
。確保所有連接正確無誤
，以避免信號干擾或設備損壞
。
-測試系統設置
：在測試系統中設置所需的測試參數
，如頻率 、電場強度和溫度等
。參數設置應根據樣品的特性和測試要求來確定
。
2.樣品放置與夾具調整
-樣品放置
：將樣品插入測試夾具
，確保樣品標記面朝上且邊緣與夾具邊緣對齊
。
-夾具調整
：根據需要使用測微桿等工具調整夾具位置
，確保樣品處於正確的測試位置
。
3.測試執行
-預熱設備 ：啓動測試系統並預熱至少30分鐘
，以確保設備穩定
。
-數據採集
：選擇適當的SPDR測試夾具
，並連接至矢量網絡分析儀（VNA）
。根據夾具的標稱頻率設置VNA參數
，開始採集數據
。
-實時監測
：在測試過程中
，觀察測試裝置液晶顯示屏上的數值變化
，並實時記錄相關數據
。對於需要多次測試取平均值的情況
，應重復進行測試以提高結果準確性
。
4.數據處理與結果分析
-數據處理 ：對採集到的數據進行處理
，如去除背景噪聲
、進行數據平滑和濾波等
，以提高數據質量
。
-結果分析
：將處理後的數據導入分析軟件
，計算樣品的介電常數值和介質損耗角正切值
。分析結果可用於優化設計
、改進製造工藝或進行故障診斷
。
校准方法
1.校驗裝置準備
-標樣準備
：使用如單晶石英等標樣進行校准
。標樣的標稱相對介電常數和介質損耗角正切值應與實測值相差在允許範圍內
。
-工具準備
：準備千分尺等測量工具
，確保測量精度
。
2.夾具校准
-空載測試 ：在無樣品情況下
，測量SPDR測試夾具的空腔諧振頻率和品質因數（Q）
。這些參數可以從網絡分析儀上直接讀取
。
-標樣測試
：將標樣插入測試夾具
，按照相同的測試流程進行數據採集
。將實測值與標樣的標稱值進行比較
，確保差值在允許範圍內 。
-溫度穩定性測試
：對於需要在不同溫度條件下進行測試的情況
，使用環境試驗箱設置不同的測試溫度點
，並重復進行空載和標樣測試
，以確保夾具在不同溫度下的穩定性和準確性
。
3.數據分析與記錄
-數據記錄
：記錄每次校准的數據
，包括測試溫度
、頻率
、諧振頻率
、品質因數
、標樣實測值等
。
-報告編寫
：根據校准結果編寫報告
，包括測試環境
、測試步驟
、測試數據以及結論等
。
SPDR介電測試夾具的操作與校准是確保測試數據準確性和可靠性的重要環節
。通過嚴格的操作流程和校准方法
，可以確保測試夾具在多種條件下都能提供高精度的測量結果
。這不僅有助於提升產品設計和生產質量
，還能為企業的技術創新和市場競爭提供有力支持
。隨著科技的不斷進步
，介電測試夾具將繼續發展創新
，為企業帶來更多的價值和競爭優勢
。
